| Symmetrisch - asymmetrisch |
| Wesentlich für die richtige Verkabelung ist die Unterscheidung zwischen symmetrischer und asymmetrischer Signalführung. Als asymmetrisch bezeichnet man den - naheliegenderen - Fall, wenn ein Audiosignal über ein abgeschirmtes einadriges Kabel von einer Quelle zum Verbraucher transportiert wird. Im Kabelinneren ist der das Signal transportierende Leiter zwar zur Abschirmung von einem Drahtgepflecht umhüllt. Dennoch bleibt der Leiter empfindlich gegenüber Einstreuungen durch andere elektrische Signale. Hinzu kommt, dass die Abschirmung, die auch die Signalrückführung übernimmt, Kontakt zu den Massen der miteinander verbundenen Geräte herstellt. Technisch gesprochen kommt es zur Doppelerdung - praktisch gesehen fürhrt das zur Einstreuung von Netzbrummen in das Audio-Signal. |
 |

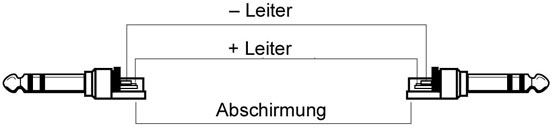

Die symmetrische Signalführung nun ist darauf ausgelegt, genau diese bei der Asymmetrie der Führung auftretenden Störanfälligkeiten zu vermeiden. Symmetrisch wird das Signal mit einem abgeschirmten zweiadrigen Kabel geführt. Mittels der beiden Adern wird das Signal mit entgegengesetzter Phasenlage (180 Grad) übertragen, ohne dass diese Leiter Kontakt mit den Massen haben. Dies hat den Effekt, dass auf dem Kabelweg eingestreute Störsignale durch die Phasenumkehrung ausgelöscht werden und nur das Nutzsignal übertragen wird.
Nachteil der symmetrischen Signalführung sind einzig die höheren Materialkosten für Kabel und Stecker. Dennoch ist sie auf der Bühne der Regelfall, da bei unsymmetrischer Führung Störsignale eigentlich nur durch sehr kurze Kabelwege vermieden werden können - mit den kürzesten Kabeln jedoch kommt man on stage selten weit. |
 |
| Nun liegen die Signale von Keyboards, Gitarren-Tonabnehmern oder Verstärkern jedoch in den seltensten Fällen symmetrisch vor. Daher übernehmen so genannte D.I.-Boxen auf der Bühne die Symmetrierung der Signale (wobei der Name D.I. = Direct Injection lediglich die direkte Abnahme eines Signals gegenüber der Abnahme per Mikrofon kennzeichnet). Diese Signalwandler gewährleisten die störungsfreieste Übertragung der Signale von den Quellen bis zum Mischpult und sind somit fast unverzichtbar für einen guten Live-Sound. |
| |
|
|
|
|
|
|
|
